Wärmemanagement von Hochleistungskomponenten – Dreistufiges Wärmedesign

1. Wärmewiderstand: die „universelle Währung“ des thermischen Designs

Die Temperatur ist die Lebensader von Leistungskomponenten. Die Wärmeableitungskapazität wird im Wärmewiderstand (Rth) gemessen: dem Temperaturanstieg pro Watt Leistung.

Entlang des Wärmepfads vom Wafer zur Umgebung trägt jede Materialschicht in Reihe gestapelt ihren Anteil zum Wärmewiderstand bei. Typischer Pfad: Chip → Lötschicht → Steckermontagefläche → Gehäusesubstrat → Kühlkörper → Luft. Das Konstruktionsziel besteht darin, den gesamten Wärmewiderstand niedrig genug zu halten – für einen 20-W-Laser, der die Sperrschichttemperatur in einer Umgebung mit 25 °C unter 85 °C halten muss, muss der gesamte Wärmewiderstand unter 3 °C/W gehalten werden.

2. Drei Stufen der thermischen Optimierung

Ebene 1: Materialauswahl – der grundlegende Weg zur Reduzierung des Wärmewiderstands. Die Lotschicht verwendet Au-Sn-Eutektikum anstelle von leitfähigem Kleber; Als Keramiksubstrat wird AlN-Aluminiumnitrid anstelle von Al2O₃ gewählt – die Wärmeleitfähigkeit wird deutlich verbessert.

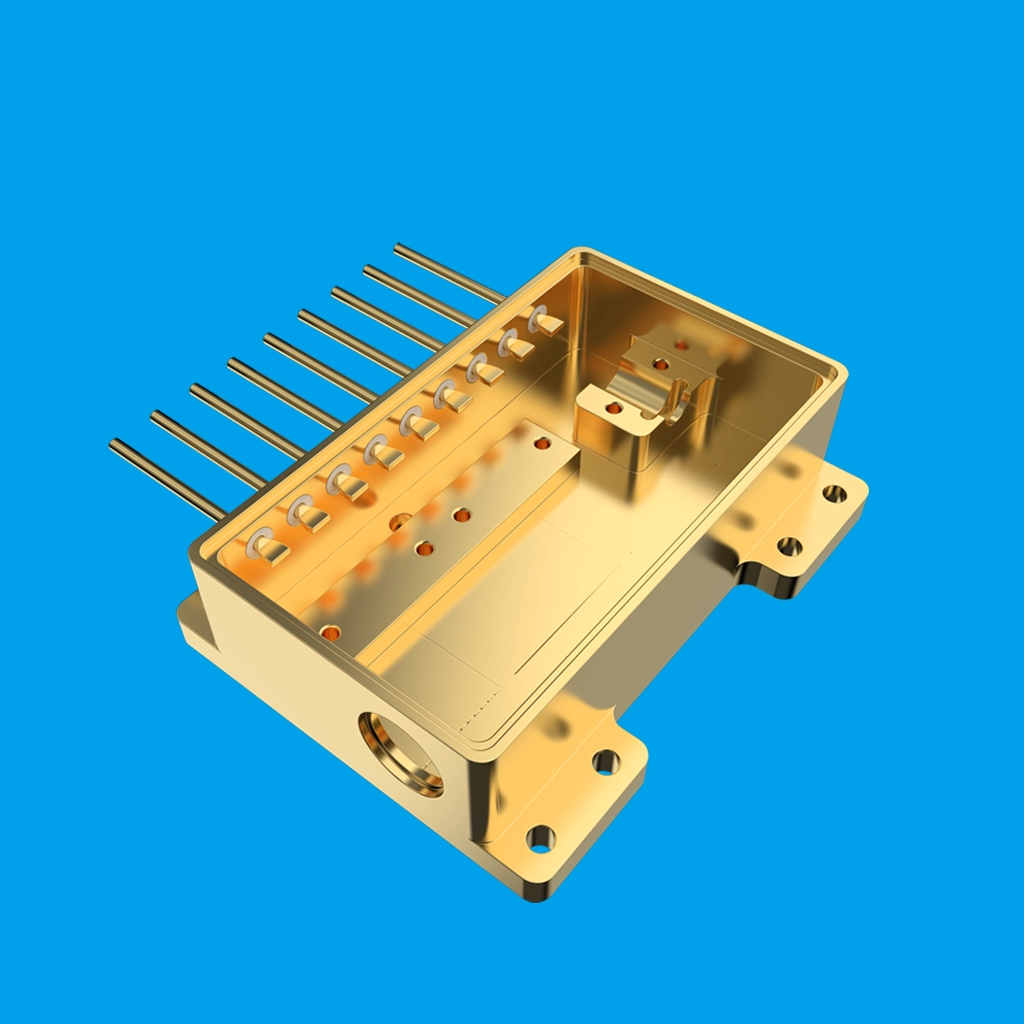

Ebene 2: Strukturelle Gestaltung – Wärmeweg verkürzen. Hochleistungskomponenten installieren den Chip direkt auf einer großflächigen Metallbasis – das Xuri-Hochleistungslasergehäuse BOX-80*48-2PIN verfügt über ein großflächiges, solides Bodenplattendesign, sodass die Wärme auf kürzestem Weg zum externen Kühler gelangt.

Level 3: Schnittstellenverarbeitung – Vermeidung von Ausfällen auf der „letzten Meile“. Wenn das thermische Grenzflächenmaterial zwischen Gehäuse und Kühlkörper ungleichmäßig aufgetragen wird, kann der thermische Grenzflächenwiderstand ein Drittel des Gesamtwiderstands ausmachen. Die Grenzflächenbehandlung ist die kostengünstigste und am schnellsten wirkende thermische Optimierung.

Diese drei Ebenen sind voneinander abhängig: Das Material legt die Decke fest, die Struktur legt den Weg fest und die Schnittstelle legt den Boden fest.

[Nächste Folge] Das nächste Serienfinale – Verpackungsfehleranalyse: So finden Sie die Grundursache, wenn ein Produkt ausfällt.

[Glossar]

1. Wärmewiderstand : Das Verhältnis von Temperaturabfall zur Leistung auf dem Wärmeübertragungspfad, Einheit ist °C/W

2. Sperrschichttemperatur : die Temperatur des aktiven Bereichs des Chips; Der Kernparameter für die Bewertung der Komponentenlebensdauer

3. Aluminiumnitrid (AlN) : eine Keramik mit hoher Wärmeleitfähigkeit von 170–200 W/m·K; das bevorzugte Substrat für Hochleistungsverpackungen

4. Thermal Interface Material (TIM) : ein Material, das die mikroskopischen Lücken zwischen festen Kontaktflächen füllt und den thermischen Widerstand der Schnittstelle verringert
