Butterfly-Pakete im Detail – Warum entscheiden sich alle High-End-Optikmodule für sie?

I. Der Strukturcode des Schmetterlingspakets: Warum die „Flügel“?

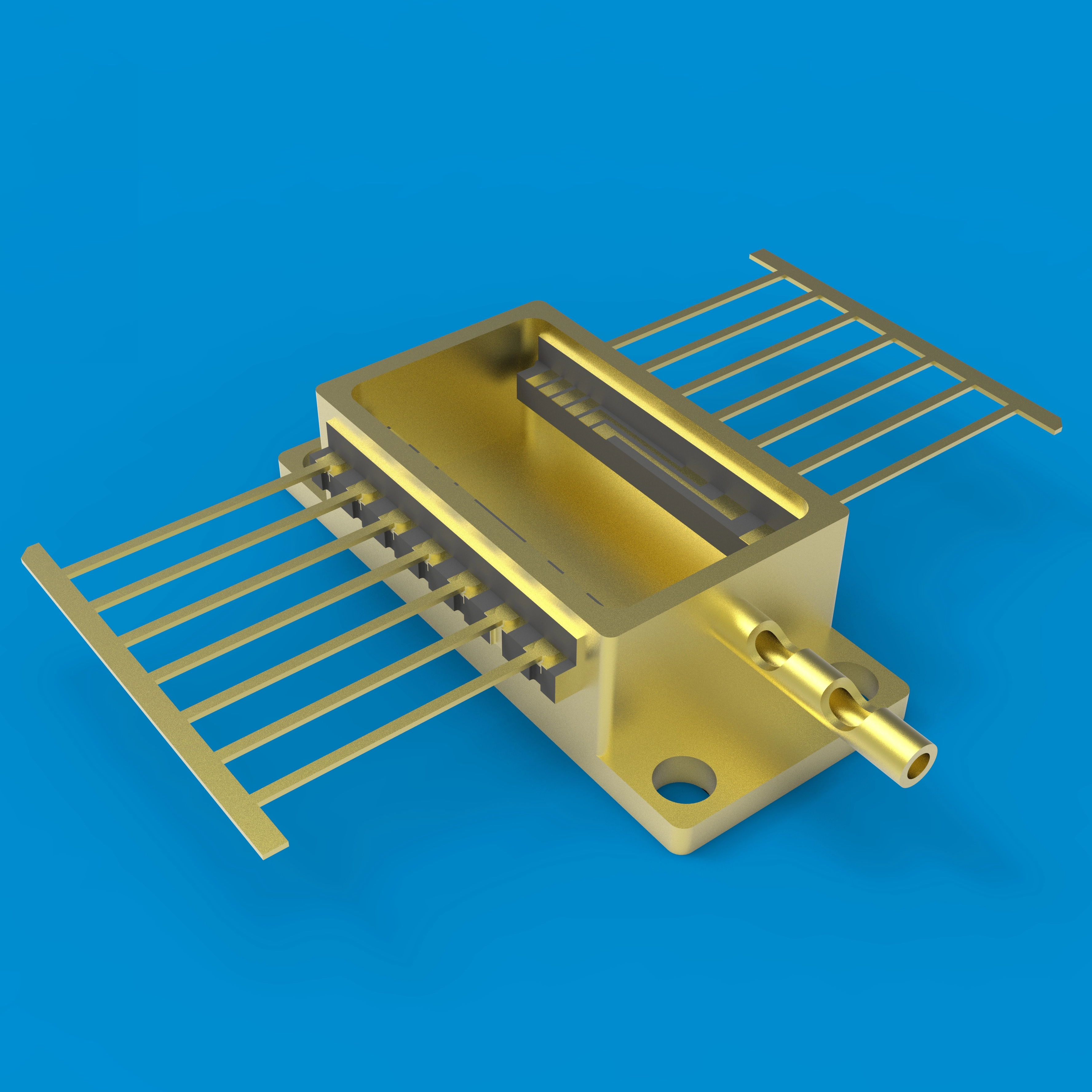

Wenn das TO-Paket zur Economy-Klasse gehört, gehört das Butterfly-Paket zur Business-Klasse – mehr Platz, mehr Funktionen, mehr Pins. Es hat seinen Namen von den Stiften auf beiden Seiten, die an die Flügel eines Schmetterlings erinnern, und weist drei strukturelle Merkmale auf:

Pins auf beiden Seiten – 14 Pins oder mehr werden von beiden Seiten des Gehäuses herausgeführt und übertragen gleichzeitig mehrere Signale wie Laserantrieb, TEC-Temperaturregelung und Monitor-Fotodioden-Feedback.

Große planare Montageplattform – der Gehäusehohlraum kann einen TEC, einen Thermistor, einen Monitordetektor und andere Komponenten wie ein Miniatur-„Motherboard“ aufnehmen.

Pigtail-Ausgang – ein Faserkopplungsanschluss an einem Ende des Gehäuses koppelt den Laser direkt in den Faserausgang, wobei der optische Pfad vollständig abgedichtet ist.

II. Faserkopplung: Wo Hermetik auf den optischen Pfad trifft

Der anspruchsvollste Schritt beim Butterfly-Packaging ist die Faserkopplung: Das vom Laserchip emittierte Licht muss präzise ausgerichtet und in eine Singlemode-Faser eingekoppelt werden.

Sobald die Kopplung abgeschlossen ist, wird die Faser in ihrer Position fixiert und der Körper erhält seine endgültige hermetische Abdichtung. Jedes Glied in der Kette – Chipbefestigung, Drahtbonden, Faserkopplung, Nahtschweißen – legt die Leistungsobergrenze des optischen Moduls fest.

Die Butterfly-Paket-Produktlinie von Xuri (BTF-30*12.7-S, 14PIN-Seitenfenster, 8PIN-Gehäuse usw.) unterstützt die TEC-Integration und kundenspezifische Pin-Layouts und bietet Gehäusebasis für Kunden mit optischen Hochgeschwindigkeitsmodulen und Pumplasern.

[Nächste Folge] Nächstes Mal: ​​Die beiden Wege der Keramikverpackung – HTCC oder LTCC, wie wählt man?

[Glossar]

1. Pigtail : Eine optische Faser, die am Gehäusekörper befestigt ist und aus dem Inneren des Gehäuses herausgeführt wird

2. Faserkopplung : Der Präzisionsprozess der Ausrichtung und Kopplung des Laserausgangslichts in eine optische Faser

3. Überwachungsfotodiode : ein Detektor im Inneren des Gehäuses, der die Laserausgangsleistung überwacht
